cad2007机械制图教程

cad有好几个版本，其中cad2007是比较受欢迎的，那你知道如何使用cad2007机械制图吗？下面是上海天琥小编收集整理的一些cad2007机械制图教程，一起来学习下吧！

cad2007机械制图学习方法：

1、学习机械制图，要注意培养自己空间想象力，要多看物体，比较好是根据物体的图纸分析物体。

2、要常练习，制图的方法和技巧是在平时一点点积累起来的，练熟了，到用时才能游刃有余。

3、把复杂的问题简单化。在平时去积累一些结构，先把简单结构的三视图搞懂，再尝试着把它们组合。我们可以把一个复杂的组合体看成是由简单的结构组合成，复杂的图，只要你从深层次去观察，就只剩下你头脑中的简单结构啦。

4、学好标准件与常用件的画法，标准件与常用件的画法往往是简单化了的，但要注意它们的画法，对于初学者来说，这是容易出错的地方，比如，螺纹和螺纹联接就是一个值得注意的地方。

5、注意学好剖视图，断面图，局部放大图的表达方法！

6、多看标准，学习致用，实践出真知。

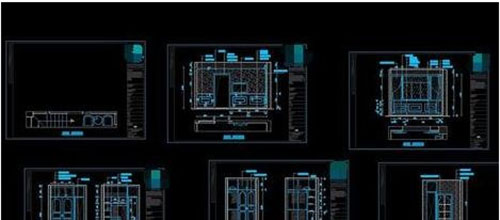

cad2007机械制图教程之画图标准和技巧：

1.建立图层，包括图层名称、线宽、颜色、线型，如果没有需要的线型，单击“加载”按钮，可以先加载你所需要的线型，建立图中需要的所有图层。

2.确定表达方案，开始画图，选择要画线型的图层，一般是先画中心线，确定基准，然后依次画完不同线型的图形，必要时用修剪等的按钮来完成图形。

3.剖面线的添加。首先选择剖面类型，角度，比例，然后选择剖面。

4.尺寸标注，包括基本尺寸及基本公差，形位公差，粗糙度，剖面符号。

5.编写技术要求。

6.添加图框及标题栏，如果是装配图还有标注零部件序号及明细表。

cad2007同时标注xy坐标的方法：

下载一个cadzbbzcj工具，解压，找到“zbbz.vlx”文件，复制。把“zbbz.vlx”文件粘贴到cad安装文件下的“support”文件夹中。打开cad，输入加载程序命令“ap”，回车。在cad安装文件下的suport文件夹中找到“zbbz.vlx”文件，点击文件——点击加载——点击关闭，完成加载。输入坐标标注命令“zbbz”，回车。选择当前坐标，确定。指定要标注的点。设置好标注摆放位置，完成标注。

cad2007机械制图教程之打印参数设置：

打开AUTO CAD2007软件。打开一张图纸。选择文件、打印。出现打印机参数选项。这里我们需要设置的，打印机名称，选择已有的打印机。也可以选择打印到文件。把图纸打印成电脑上用的图片。选择另一项，就是打印样式表。这项包括线条粗细、颜色。如果选择单色打印，就选择monochrome.ctb样式表。打印了出来的就黑色线条。不管原线条颜色。

接下来需要选择纸张大小规格。根据图纸画面大小选择适合的图纸规格，如A3、A4、A2、A1、A0等规格。还有一些其它尺寸规格，但是不是国家标准的图纸尺寸。还要选择打印比例、居中。一般打印时在模型空间都选择窗口选择图纸要打印的范围。打印比例没有特殊要求一般都选择充满。根据所画图纸方向还要选择打印图纸的方向，纵向或横向。

全部设置完成 后可以先选择打印预览，查看要打印图纸的样式效果。没有问题后就可以选择打印。这样打印出来的图纸就同预览的图纸一样的效果。
